ملاحظات عامة
صفحة تحت الاعداد
-------------------------
متطلبات تسليم الاحد 26 نوفمير
- خطة الموقع العام مزود بالظلال (planimetry) 1:200
- خطة الطابق الأرضي 1: 100
- خطة الطابق النموذجي 1: 100
- على الاقل قطاعين طولي وعرضي في المناطق المهمة للمشروع 1: 100
- مجسم للمباني مفصل على ارض المشروع
- مخطط مواقف السيارات 1: 200
مشاهد ثلاثية الابعاد مزودة بالظلال
اللوحة يجب أن لا تتجاوز 120 سم عرض و 240 سم ارتقاع
 |
| http://www.erap.an.it/upload/PLANIMETRIA%20PIANO%20TERRA%20MINGAZZINI.JPG http://www.erap.an.it/pagine/erap_232.asp |
ملاحظات متكررة
- من المهم اولا وخصوصا معرفة أنه مهما كانت اداة الرسم الرقمي (سكتشب، ماكس، وخصوصا ريفت)، يجب ادخال الاسقاطات العمودية (خطط، واجهات، مقاطع) في البرمجية اوتوكاد وتعديلها ورسمها بشكل دقيق وواضح وفقا لجميع اتفاقيات الرسم المعماري (وخصوصا علامات المناسيب في القطاعات (ٍSections) يجب ان تكون ،كما هو متفق عليه عالميا، مثلث وليست دائرة)
- اظهار الطابق الارضي مع المناطق الخارجية المحاذية ، وذلك للإشارة إلى العلاقة بين الداخل والخارج
- -- رسم خطة الموقع (siteplan) بمقياس 1: 200 مزودة بالظلال (من الجهة الجنوبية الشرقية او من الجهة الجنوبية الغربية) لتبيان النمط العام للكتل والتنسيق العام للمناطق الخارجية (landcape) ومناطق دخول السيارات ومواقفها ومناطق دخول وحركة المستخدمين، ومناطق النشاطات الخارجية والمناطق الخضراء
- - عمل مجسم مقصل بمقياس 1: 200
- - وضع اشارة الشمال دائما باتجاه الاعلى في خطة الموقع
- - إعطاء أهمية كبرى لسموك الخطوط في الرسومات التقنية مثل الخطط والمقاطع والواجهات. مثلا الاجزاء المقطوعة ترسم بخط مستمر وبسمك 0.4 ملم، والاجزاء المسقطة المرئية بخط مستمر وبسمك 0.2 مم)؛ والاجزاء المسقطة الغير مرئية (الموجودة مثلا فوق مستوى القطع‘ ترسم بخط متقطع وبسمك 0.2 ملم)، وجميع الأجزاء الاخرى المضافة كالتأثيث سواء الخارجي او والداخلي، والتهشيرات والخلفيات المختلفة ترسم بخط مستمر وبسمك 0.1 مم (انظر قواعد سموك الخطوط هنا)
- ادراج اشخاص واشجار ومحاكاة للحياة بشكل عام الخ.
- - من المهم إظهار مخطط توزيع المناطق (zoning) - قبل المخططات المختلفة- ملون ومشار اليه من خلال قائمة شاملة للوظائف والنشاطات المختلفة ونسبتها المئوية بالنسبة للمنطقة المبنية للمشروع
- - من المهم رسم وإظهار موقع المشروع بالنسبة لمدينة عمان وعلاقته المكانية بالحي
- - من المهم تذكر أهمية المفهوم العام للمشروع وعلاقتة بالشكل الفضائي الوظيفي للمشروع
- -
بعض معايير التقييم التقني للرسومات
- - عدم دقة ووضوح الخطوط
- - استخدام سماكات وانواع مختلفة من الخطوط دون سبب ((انظر قواعد سموك الخطوط هنا))
- - استخدام علامات لا تعني شيئا ، رسومات تقريبية او مبهمة
- - تقديم لوحات بمقاسات رسم مختلفة عن المطلوب
- \ خطأ في عدم ملائمة تفصيلات الرسومات مع مقياس الرسم المطلوب. علما بانه كلما زادت التفصيلات كلما قل مقياس الرسم (شكل x)
- اخطاء في عمل السكتشات
- اخطاء في عدم التمييز بين سماكات خطوط الاجزاء المقطوعة والاجزاء المسقطة. يجب ان تكون سماكة خط الجزء المقطوع اكبر ثلاثة مرات على الاقل من سماكة خط الجزء المسقط
 | |
| شكلx: ملائمة تفصيلات الرسومات مع مقياس الرسم المناسب. علما بانه كلما زادت التفصيلات كلما قل مقياس الرسم http://ing.univaq.it/info_gr/Disegno%20dell'Architettura%201/MANUALETTO%202013_2014.pdf |
صفحة تحت الاعداد
-------------------------
-------------------------
متطلبات تسليم الاحد (حيث يتم تقييم الطالب من قبل المدرس المسؤول عنه)
- - مخطط الطابق الارضي مع تصميم الموقع
- - ومخطط الكراجات (في حالة وجود طابق مخصص لذلك)
- - وقطاع طولي أو أي قطاع ضروري لفهم حالة فراغية معينة
...
وبالرغم
من انني اعتبر نفسي واحد من أولئك الذين يقدرون رؤية المخططات واضحة
وتقليلية، ولكن على مستوى تصميم الموقع، فإن الأشياء تتغير تماما: حيث
التلوين بشكل عام (بما في ذلك فوتوشوب) يعرض مهاراتكم الفنية ويعطي قيمة
إضافية للتصميم ويجعله أكثر وضوحا إذا تم استخدامه بالطريقة الصحيحة
 |
| https://www.pinterest.com/pin/479070479103697683/ |
معرض صور
|
| http://www.erap.an.it/upload/PLANIMETRIA%20PIANO%20TERRA%20MINGAZZINI.JPG http://www.erap.an.it/pagine/erap_232.asp |
----
 |
| Add caption |
-----
 |
| https://www.theplan.it/webzine/architettura-italiana/intervento-residenziale-a-brescia |
 |

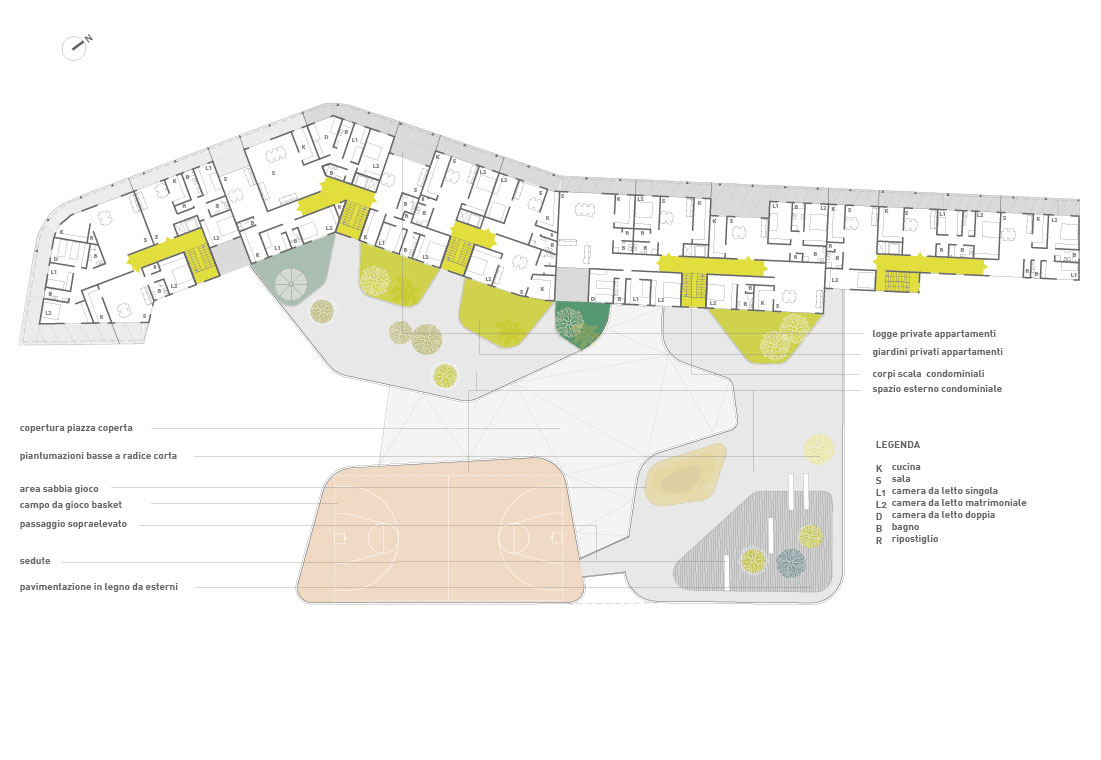

| http://www.akaproject.it/complesso-a-frosinone/ |
 |

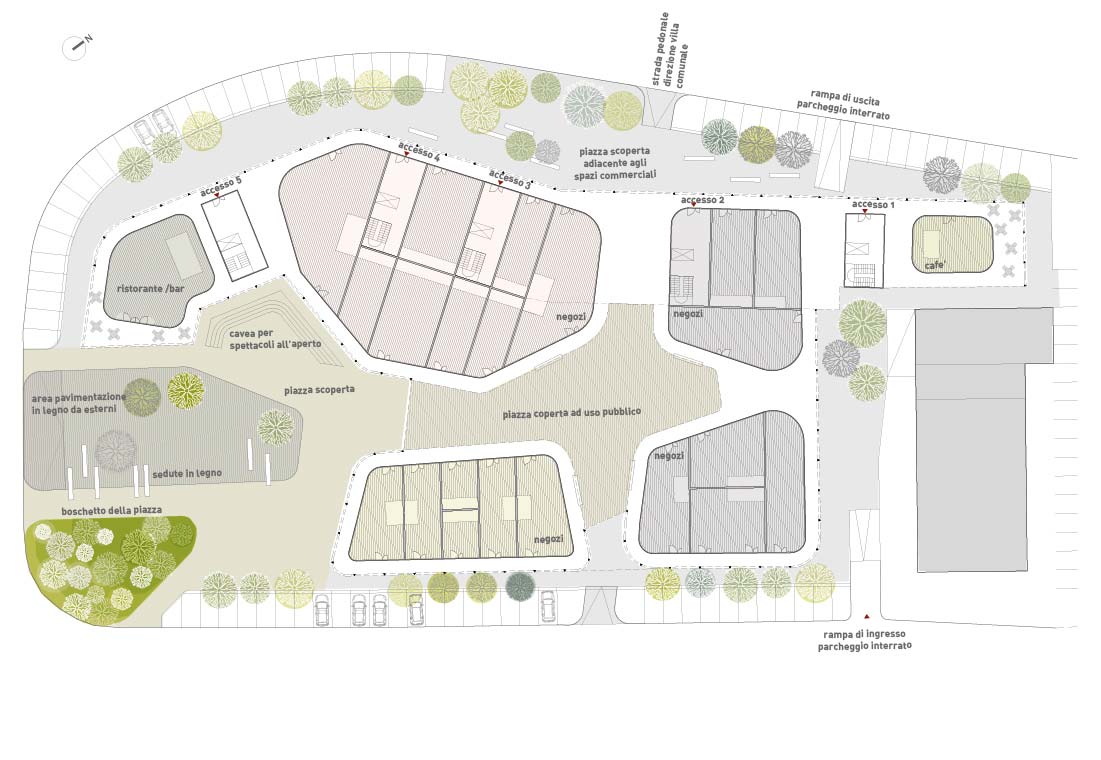

| http://www.akaproject.it/complesso-a-frosinone/ |
 |
| http://www.erap.an.it/pagine/erap_232.asp |
 |
| https://www.archweb.it/dwg/residenziale/tipo_linea/tipo_linea.htm |
--------------
----------------
--------------
 |
| Add caption https://www.archweb.it/dwg/residenziale/tipo_linea/Linea_residenze_Laurentino.htm |
------------
----
 |
| https://www.archweb.it/dwg/parcheggi/parcheggi.htm موقف سيارات تحت الأرض جزئيا، وحيث تظهر الحدود الجانبية المنحدرة للمنطقة الخضراء، وأدراج الوصول للطوابق العليا |
الاشتراطات الفنية لمواقف السيارات
----
 |
| https://www.archweb.it/dwg/parcheggi/parcheggi_4.htm |
----
 |
 |
| campidoglio-stairs درج هضبة كابيتولين https://www.google.jo/ |
 |
| حلول لإنارة وتهوية طابق الكراج http://www.tradewiz.ru/bocche-di-lupo-areate |
 |
| Add caption |
 |
| يمكن ملاحظة انه كلما زاد ميلان المواقف بالنسبة للوضعية الافقية للمركبات كلما قل عرض المسار الوسطي بينها |
---
